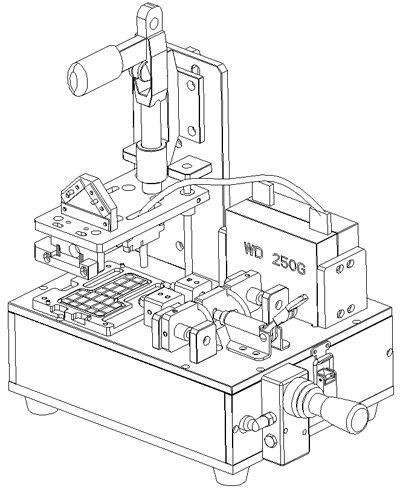

线束插拔测试治具

  • 产品特性:

      该治具主要针对线束进行插拔并测试,藉以降低人工劳动强度,提高生产效率,实现PCB测试简易化.

        针对现行作业方式,测试时需频繁插拔测试端口线束,易造成操作失误及生产效率低下。该治具通过下压及侧推机构解决作业员手工插拔线束,测试效率低的问题、通过增加真空吸附装置,解决作业员手工按压PCB,久之造成手指关节疲劳的问题。


产品特性:

  该治具主要针对线束进行插拔并测试,藉以降低人工劳动强度,提高生产效率,实现PCB测试简易化.

    针对现行作业方式,测试时需频繁插拔测试端口线束,易造成操作失误及生产效率低下。该治具通过下压及侧推机构解决作业员手工插拔线束,测试效率低的问题、通过增加真空吸附装置,解决作业员手工按压PCB,久之造成手指关节疲劳的问题。


规格参数:

产品外形:300mm*240mm*280mm

产品材质:黑色防静电电木

探针及针套品牌:INGUN

真空吸附模组品牌:气立可

总质量:1.5KG

操作形式:手动(机械)阀

参考输入气压:0.4-0.6MPa

※我司可根据不同产品及客户要求提供定制化治具
